手動でプリントヘッド位置を調整する

自動でプリントヘッド位置調整を行っても、罫線がずれたり、印刷結果が思わしくなかったりした場合に、手動でプリントヘッド位置を調整してください。

参考

用意するもの：A4サイズの普通紙3枚

  1. 電源が入っていることを確認する

  2. カセット2にA4サイズの普通紙を3枚セットする

    用紙をセットすると、カセットの用紙情報の登録画面が表示されます。

    ［用紙サイズ］で［A4］を選び、［用紙種類］で［普通紙］を選んで［登録］をタップします。

    画面にメッセージが表示された場合は、メッセージに従って登録を終了します。

  3. 排紙トレイの左右を持って、ゆっくり手前に開く

    排紙トレイを開くと、自動的に補助トレイが開きます。

  4. 排紙サポートを手前に引き出す

    重要

    • ディスクトレイガイドが開いている場合は、かならず閉じてください。

  5. ホーム画面をフリックして［セットアップ］を表示し、タップする

    セットアップメニュー画面が表示されます。

  6. ［メンテナンス］をタップする

    ［メンテナンス］画面が表示されます。

  7. ［ヘッド位置調整−手動］をタップする

    確認画面が表示されます。

    参考

    • ［ヘッド位置調整値を印刷］を選ぶと、現在の設定を印刷して確認することができます。

  8. ［はい］をタップする

    プリントヘッド位置調整パターンが印刷されます。

    重要

    • 印刷中は、操作パネルを開けないでください。

  9. ［パターンは、正常に印刷されましたか？］のメッセージが表示されたら、正常に印刷されていることを確認し、［はい］をタップする

  10. メッセージを確認し、［次へ］をタップする

    ヘッド位置の調整値を入力する画面が表示されます。

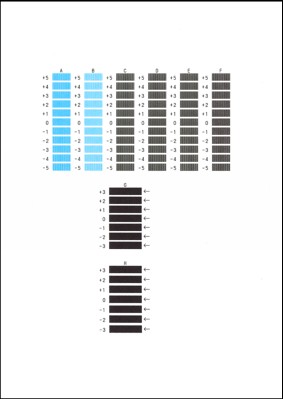

  11. 1枚目のプリントヘッド位置調整パターンを見て、［A］をタップし、A列の中から一番縦すじの目立たないパターンの番号をタップする

    参考

    • パターンが均一にならないときには、縦すじが一番目立たないパターンを選びます。

      A：縦すじが目立たない例

      B：縦すじが目立つ例

  12. B列からH列まで、各列ごとに同様の操作を繰り返し、すべてのパターン番号を設定後、［OK］をタップする

    G列とH列は矢印が指す位置の横すじが一番目立たないパターンを選びます。

    参考

    • パターンが均一にならないときには、横すじが一番目立たないパターンを選びます。

      C：横すじが目立たない例

      D：横すじが目立つ例

  13. メッセージの内容を確認し、［OK］をタップする

    2枚目のプリントヘッド位置調整パターンが印刷されます。

    重要

    • 印刷中は、操作パネルを開けないでください。

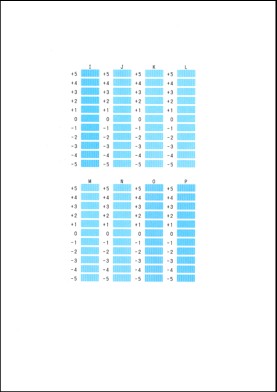

  14. 2枚目のプリントヘッド位置調整パターンを見て、［I］をタップし、I列の中から一番縦すじの目立たないパターンの番号をタップする

    参考

    • パターンが均一にならないときには、縦すじが一番目立たないパターンを選びます。

      E：縦すじが目立たない例

      F：縦すじが目立つ例

  15. J列からP列まで、各列ごとに同様の操作を繰り返し、すべてのパターン番号を設定後、［OK］をタップする

  16. メッセージの内容を確認し、［OK］をタップする

    3枚目のプリントヘッド位置調整パターンが印刷されます。

    重要

    • 印刷中は、操作パネルを開けないでください。

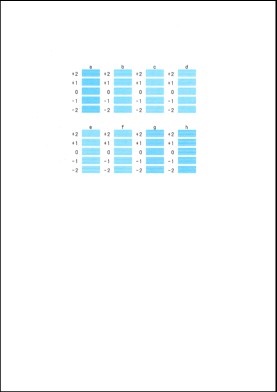

  17. 3枚目のプリントヘッド位置調整パターンを見て、［a］をタップし、a列の中から一番横しまの目立たないパターンの番号をタップする

    参考

    • パターンが均一にならないときには、横しまが一番目立たないパターンを選びます。

      G：横しまが目立たない例

      H：横しまが目立つ例

  18. b列からh列まで、各列ごとに同様の操作を繰り返し、すべてのパターン番号を設定後、［OK］をタップする

  19. ヘッド位置調整終了のメッセージが表示されたら、［OK］をタップする
